東風 13.5 米高空作業車
所屬型號 高空作業車
聯系人：劉經理
手機：15971929006
微信：15971929006
Q Q：1254403923
地址：湖北省隨州市南郊程力汽車工業園
底盤配置：
QC23-95E60 功率 70KW95 馬力/單排駕駛室，3000 軸距，185R15LT 8PR 鋼絲胎，油剎，五檔箱， 前橋 2 噸，后橋 3.5 噸，帶方向助力，空調，中控門鎖，電動玻璃，帶排氣制動，原廠 ABS
專用性能：
液壓 360 度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作舉升臂， 四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作， 可單獨**），上下二套操作臺，帶 1 噸吊鉤，**作業高度 13 米，**作業
半徑 5.6 米，**起吊重量 1 噸。
設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統設計使工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修,安裝,清洗,攝影,造船, 化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！

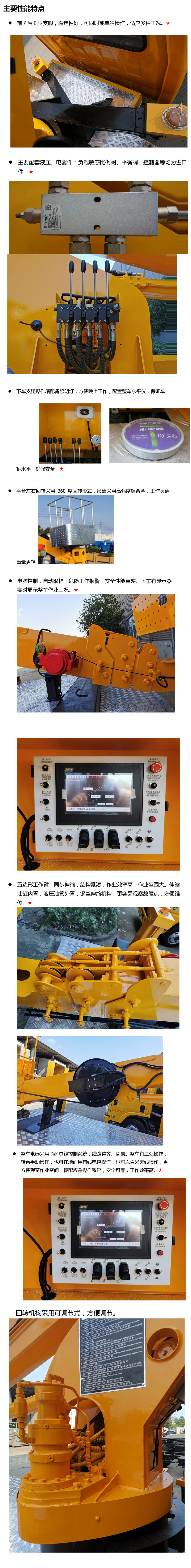

主要特點：
1、臂架和支腿均采用低合金 Q345 型材，四周無焊縫，外形美觀，受力大，強度高；
2、H 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、回轉機構采用可調節式，方便調節；
4、轉臺雙向 360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；
5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
6、下車與上車互鎖，操作安全、可靠；
7、上車操作通過節流閥實現無極調速；
8、工作平臺采用機械式調平，更加穩定和可靠；
9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用**頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
引 用 有 以 下 標 準 ： 1）GB/T9465《高空作業車》
2） GB3766 《液壓系統通用技術條件》
3） GB7258《機動車運行安全技術條件》
4） GB1589 《汽車外廓尺寸載荷及質量限值》
5） GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6） GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7） QC/T252 《專用汽車定型試驗規程》
8） JB/ZQ3011 工程機械焊接通用技術條件
9） JG5099 《高空作業機械安全規則》
10） CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件 | ||
1)海拔高度： | ≤5000 米 | |
2)環境溫度： | -35℃ ～ +40℃ | |
3) 相對濕度： 4) 抗震能力： | ≤95%（25℃） 地面水平加速度 | 0.3g |
地面垂直加速度 | 0.15g |
同時作用持續三個正弦波安全系數 1.67
5) **日溫差： 15℃
6) 日照強度(風速 0.5m/s 時)：0.1W/cm2
7)**風速： ≤ 10.7m/s1）
車型 號 | CL5042JGK6DS | |||||
主要技術參數 | 底盤型號 | 長×寬×高（mm） | 整備質 量（Kg） | 總質量 （Kg） | 軸距 | 發動機排 放 |
EQ1045SJ16DC | 5998*2000*2850 | 4020 | 4150 | 3000 | 國VI | |
上 | 臂架 | 臂架形式 | 三節折臂 | |||
裝基本配置 | 材料 | 型材Q345B/4mm | |||
臂架截面 | 四邊形 | ||||
起伏角度 | 0°-70°(相對水平面) | ||||
作業工況 | **作業高度 | 13.5m | |||
**作業高度時 作業幅度 | 2m | ||||
**作業幅度 | 6.5m | ||||
**作業幅度時 作業高度 | 6m | ||||
回轉 | 雙向 360°連續回轉 | ||||
吊臂 | **起吊質量 | 900Kg | |||
**起吊高度 | 6.4m | ||||
**起吊幅度 | 5.2m | ||||
鋼絲繩 | （40m）Φ8 | ||||
吊鉤 | 1T | ||||
支腿 | 支腿型式 | 前后H 型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 縱向（mm）：3300，橫向（mm）：2700 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
后支腿頻閃燈 | 黃色；兩只 | ||||
車廂 | 材料 | 優質碳鋼及型材，鋪 3 ㎜防滑花紋鋼板 | |||
工具箱 | 800*400*400；帶不銹鋼門鎖 | ||||
圍欄 | Φ20 不銹鋼管 | ||||
踏步 | 駕駛室側帶上下踏步 | ||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||
洗手水箱 | 塑料水箱 | ||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||
減速機 | 渦輪蝸桿式，CW-28 | ||||
馬達 | BMP-50 | ||||
吊籃 | 額定載荷 | ≤200Kg | |||
尺寸 | 長X 寬X 高（mm）：1080X620X1150 | ||||
調平形式 | 外置拉桿機械調平 | ||||
保險帶 | 一副 | ||||
調平裝置 | 機械調平，拉桿外置 | ||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||
齒輪泵 | 定量泵，流量 25ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 集成電磁閥組 | |
油缸 | 10 只；帶雙向平衡閥或液壓鎖進行鎖止，保證安 全 | |
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 |
操作方式 | 手動和電動結合 | |
臂架動作 | 轉臺和吊籃電動雙位操作 | |
發動機啟動、熄 火 | 轉臺和吊籃雙位操作 | |
發動機油門 | 手動拉線 | |
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |
標識及標牌 | 清晰、醒目、**不褪色 | |
5、作業范圍圖
6、主要液壓元件清單
序號 | 貨物名稱 | 規格 | 產地 | 制造商名稱 | 單位 | 數量 |
1 | 小臂油缸 | 63/35-380*650 | 湖北隨州 | 河南匯博 | 只 | 1 |
2 | 上臂油缸 | 100/63-1022*1403 | 湖北隨州 | 河南匯博 | 只 | 1 |
3 | 下臂油缸 | 100/63-1076*1535 | 湖北隨州 | 河南匯博 | 只 | 1 |
4 | 垂直油缸 | 80/55-500 | 湖北隨州 | 河南匯博 | 只 | 4 |
5 | 水平油缸 | 50/28-（500*2） *1560 |
湖北隨州 |
河南匯博 | 只 | 2 |
6 | 平衡閥 | 25160BF | 江蘇揚州 | 揚州中梅 | 只 | 3 |
7 | 液壓鎖 | S0-K8L-41B | 江蘇揚州 | 揚州中梅 | 只 | 4 |
8 | 液壓鎖 | S0-K8L-43 | 江蘇揚州 | 揚州中梅 | 只 | 1 |
9 | 多路閥 | DL-8H-5 |
江蘇揚州 |
揚州中梅 | 只 | 1 |
10 | 集成塊 | ZMFB-14 | 江蘇揚州 | 揚州中梅 | 臺 | 1 |
11 | 節流閥 | GKZ-14 | 江蘇揚州 | 揚州中梅 | 只 | 2 |
12 | 回轉支承 | QWD730.20 | 山東煙臺 | 煙臺浩陽 | 臺 | 1 |
13 | 減速機 | CW-28 | 湖北隨州 | 隨州億豐 | 臺 | 1 |
14 | 起升機構 | IQKN1B6Y | 山東泰安 | 泰安藝群 | 臺 | 1 |
15 | 齒輪泵 | CB-FC25 | 河北邢臺 | 十堰睿智 | 臺 | 1 |
16 | 液壓馬達 | BMP-50 | 山東鄒城 | 鎮江大力 | 臺 | 1 |
17 | 絞車馬達 | BMT-100/PHF | 山東鄒城 | 鎮江大力 | 臺 | 1 |
整車出廠：出具正規底盤合格證、整車合格證、全國統一機動車上戶**、隨車工具、車輛質保手冊、全國服務站名錄等。
